PT-508A
发布日期：2023-11-14 14:42 浏览次数：
产品简介
全频段车载式频率干扰仪可应用于排爆/拆弹现场：预防无线引爆、汽车炸弹、遥控炸弹等，避免无谓的人员伤亡； 对于突发事件可以快速抵达现场，封控通讯信号和控制舆情谣传； 用于国家元首/VIP贵宾接送车队或军方车队远离路边炸弹和遥控爆炸装置。避免恐怖分子利用卫星进行追踪定位； 车载式频率干扰仪，可以针对无人机（非法低小慢）进行管控和干扰、驱离、迫降，管控的半径≥1500米； 警匪对抗时可用于封控和压制匪徒之间的通信，便于抓捕执法和预防信息泄露等； 可用来阻止恐怖分子引爆设置于涉密场、军事区域，政府机关和其他重要场所的遥控引爆炸弹。同时可以有效阻止潜伏于上述场所的恐怖分子利用无线通讯装置与外界沟通。
产品特点
1）屏蔽信号宽频覆盖，可持续干扰和屏蔽20～6000MHz之间的所有常规无线通讯信号；
2）模块化整合干扰信号的频段，20个模块可任意组合、任意搭配；

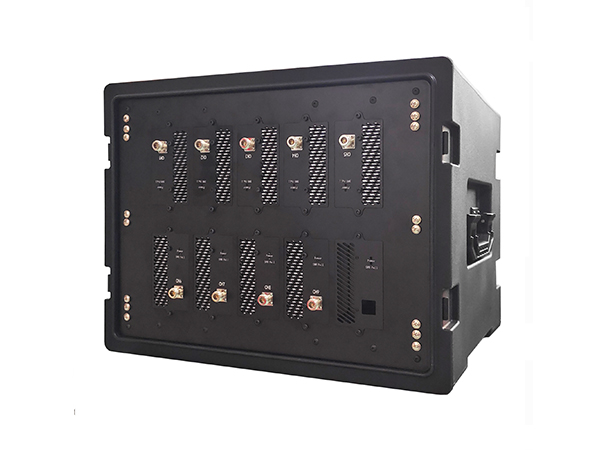

3）每个模块插拔式装配，方便日后的频段升级，也为更改频段和维护提供了方便；
4）每个模块功能自检、具备故障报警功能，即使某个模块出现故障，也不影响其它模块的正常运行；
5）18个通道均能单独开关、并有故障报警功能；
6）前置的司乘控制器可简化操控人员的操作，可直接控制车顶天线的倒伏、模块开/关等；
7）内置智能高效散热风扇和散热器，保障干扰系统的主机可以长时间稳定工作、延长使用寿命；

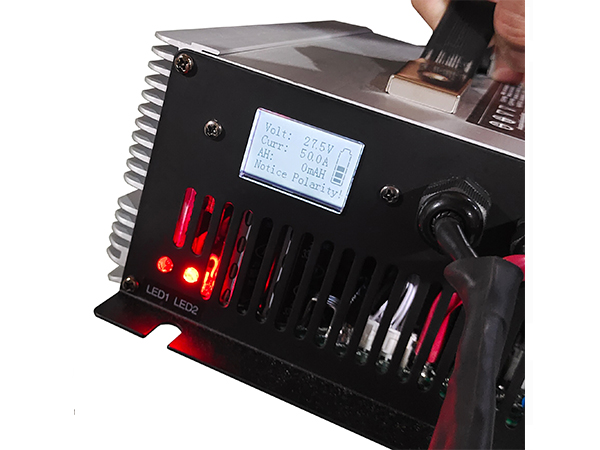

10）配套增功蓄电池组，可随时随地便携使用；
11）配套车顶天线倒伏装置，支持车速85Km/h，达到美国军用级别。
12）车载式频率干扰仪可根据使用场景随时一键式开启倒伏器、使得车顶天线竖立工作或者倒伏隐蔽；

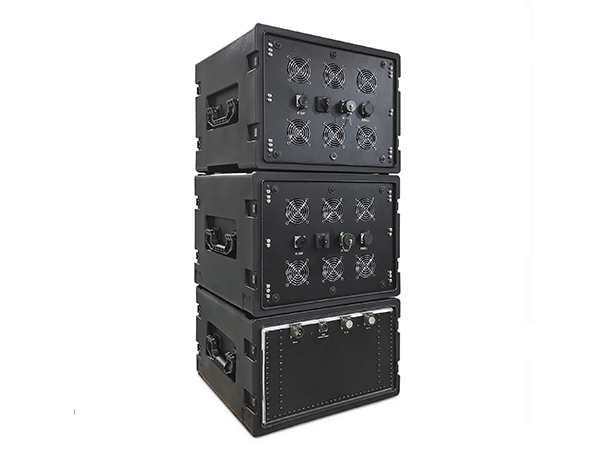

13）车载屏蔽系统整体制作工艺精良、主机箱采用航空铝合金防震设计、外观大气、结构稳重。
产品参数
|
序号 |
频率(MHz) |
信号种类 |
功率 |
|
CH1 |
700-850 |
4G/5G/遥控 |
50dbm(±2 dbm) 100w |
|
CH2 |
1800-1900 |
3G/4G |
50dbm(±2 dbm) 100w |
|
CH3 |
960-1050 |
2G/GPS-L1 |
50dbm(±2 dbm) 100w |
|
CH4 |
2300-2400 |
4G/室内放大信号 |
50dbm(±2 dbm) 100w |
|
CH5 |
2500-2700 |
4G/5G |
50dbm(±2 dbm) 100w |
|
CH6 |
300-400 |
对讲机/遥控/寻呼 |
50dbm(±2 dbm) 100w |
|
CH7 |
1050-1200 |
GPS-L1 |
50dbm(±2 dbm) 100w |
|
CH8 |
3500-3700 |
5G |
45dbm(±2 dbm) 30w |
|
CH9 |
2400-2500 |
WIFI/遥控/蓝牙/无人机 |
50dbm(±2 dbm) 100w |
|
CH10 |
135-175 |
遥控/对讲机 |
47dbm(±2 dbm) 50w |
|
CH11 |
850-960 |
2G/遥控 |
50dbm(±2 dbm) 100w |
|
CH12 |
1700-1800 |
3G/4G |
50dbm(±2 dbm) 100w |
|
CH13 |
2100-2200 |
3G/4G |
50dbm(±2 dbm) 100w |
|
CH14 |
400-500 |
对讲机/遥控/寻呼/无人机 |
50dbm(±2 dbm) 100w |
|
CH15 |
1200-1400 |
北斗/GPS-L2 |
50dbm(±2 dbm) 100w |
|
CH16 |
1500-1600 |
GPS/卫星电话 |
50dbm(±2 dbm) 100w |
|
CH17 |
5700-5860 |
WIFI/遥控/蓝牙/无人机 |
45dbm(±2 dbm) 30w |
|
CH18 |
1400-1500 |
|
50dbm(±2 dbm) 100w |
|
总输出功耗 |
A机：2500W（CH1-CH9） |
|
B机：2100W(CH10-CH18) |
|
供电 |
AC220V---DC24V/400Ah |
|
|
手柄控制器定义
|
编号 |
定义 |
对应模块 |
编号 |
定义 |
对应模块 |
|
2 |
LED灯正极 |
CH1/CH10 |
12 |
LED灯正极 |
CH6/CH15 |
|
3 |
开关控制 |
13 |
开关控制 |
|
4 |
LED灯正极 |
CH2/CH11 |
14 |
LED灯正极 |
CH7/CH16 |
|
9 |
开关控制 |
15 |
开关控制 |
|
5 |
LED灯正极 |
CH3/CH12 |
16 |
LED灯正极 |
CH8/CH17 |
|
6 |
开关控制 |
17 |
开关控制 |
|
7 |
LED灯正极 |
CH4/CH13 |
18 |
LED灯正极 |
CH9/CH18 |
|
8 |
开关控制 |
19 |
开关控制 |
|
10 |
LED灯正极 |
CH5/CH14 |
23 |
DC24V正极 |
降压板 |
|
11 |
开关控制 |
29 |
DC24V负极 |
|
22 |
温度采样端 |
|
28 |
温度采样端 |
|
天线倒伏控制器定义
|
编号 |
定义 |
编号 |
定义 |
|
1 |
向下伏（负极） |
5 |
指示灯（绿灯） |
|
3 |
向下伏（正极） |
6 |
指示灯（红灯） |
|
2 |
向上仰（正极） |
符号一 |
向上仰 |
|
4 |
向上仰（负极） |
符号二 |
向下伏 |
主机接口定义
|
AC-200V接口定义 |
开关定义 |
DC-24V接口定义 |
|
1 |
L 火线 |
AC |
220V 接通 |
A/B |
正极 |
|
2 |
N 零线 |
DC |
24V接通 |
C/D |
负极 |
|
3 |
〨 地线 |
OFF |
关机 |
|
|
